[tuto] changer ses membranes de carburateur

mon maxou de 87 commence à faire des pschitt de temps en temps, je décide de changer les membranes.chez yam,il y en a pour près de 360€ car ils changent les boisseaux en même temps.
j'ai acheté les 4 ( gogole est ton ami) et elles sont livrées avec deux tubes de colle gel cyano pour 127€ livrées

les carburateurs du fzx ne doivent etre pas trop différents du vmax.il faudra certainement retirer la rampe pour accéder aux chapeaux.
on commence par retirer les vis des caches carbus:

on retire le cache avec précaution car il y a un grand ressort derrière,pas puissant mais il est là.

vous remarquerez le détrompeur


il faut surtout faire attention à ce petit joint de ne pas le perdre

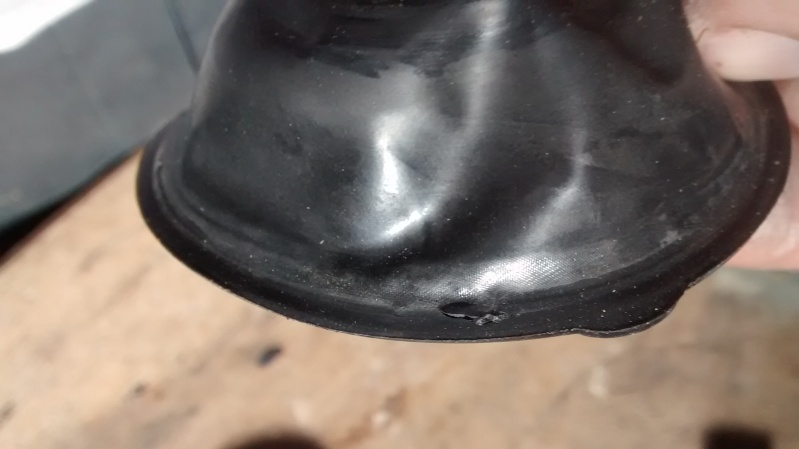

voici l'état de mes membranes


on repère le détrompeur de la membrane sur la bague intérieure du boisseau

on démonte la tige du boisseau par la vis intérieure

attention,il y a un ressort et un ordre à respecter pour le remontage

ensuite avec un cutter, on coupe la bague blanche, et seulement celle ci



on l'enlève

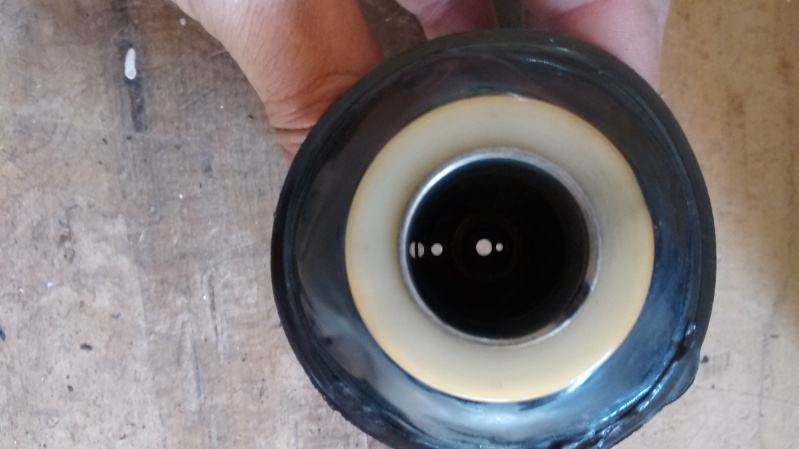

et vous obtenez ceci

les nouvelles membranes sont plus épaisses.

on doit les coller sur la bague grise.or, quand on la présente sur le boisseau,elle ne va pas jusque la bague.il faudra donc faire un serrage.


en pressant la membrane à fond:

je commence par encoller dans la gorge,pas la peine d'en mettre trop.j'ai à peine fini le premier tube pour faire les 4 membranes

je positionne la membrane avec le détrompeur dans l'alignement du marquage fait auparavant

je fais ça sur les 4 boisseaux

j'ai préparer 2 planches de cp 15mm qui feront mors et une qui servira à poser les 4 boisseaux dessus

je positionne les 4 boisseaux sur la petite planche,membranes retournées

je sers gentiment,si les boisseaux sont de travers,je les remets droit pour le serrage


voici ce que ça donne une fois serré

pas la peine de serrer comme un mort,on risque de casser les boisseaux.
le temps de séchage est de 8 heures.j'ai collé dans l’après midi,je ferai le montage demain.
comme on dit "qui peut le plus peux le moins".
il reste plus qu'à remonter.
une chose importante pour ceux qui ne l'on pas remarqué,il y a un détrompeur pour remonter l'aiguille dans le boisseau.


ca donne une idée

Super ton Tuto. Moi j ai eu la chance d avoir un carbu en stock et j ami pu récupérer les boisseaux et membranes qui était en bon état. Avec les 2 carbu de, j en ai fait un. Bon courage pour le remontage.

merci!
pour le remontage c'est 5 minutes chrono,les carbus sont sur les cotés

salut gayon, un moment que l'on ne t'avais pas vu

Salut Jean marie,
Je suis un peu au taquet depuis que j'ai monte ma boite.
Mais je ne vous oublie pas.
Je passe sur le fofo de temps en temps.
Et puis si vous votez pour la concentre 2016 en Bretagne,il y a de fortes chances de me voir en chair et en os et en vmax :-)
Biz a tous

Hoy
ha en parlant de Vtraxx ton tuto me rappelle bien des souvenir ...
en tout cas meme si c'est + économique de les refaire comme tu la fait ! moi j'aurais acheter des membranes neuves déja serties ... car j'ai déja eu a faire a des recollées qui ne tiennent pas dans le temps ...
en tout cas on serra surement 2 en VVVVVVVVVmax a la CI 2016
A+

J'ai acheté les membranes chez moto Kristen, il m'a dit qu'il en vendait beaucoup et qu'il n'avait jamais du de mauvais retour.
La colle qui est fourni a l'air très puissante. après il est vrai que c'est a voir dans le temps.d'autres vmaxistes l'on dit que ça marchait bien.
En attendant, le prix n'est pas le même avec les membranes serties.
J'en ai eu pour 127€ port compris les 4 membranes, alors qu' avec les boisseaux,c'est 90€ le boisseau plus les frais de port.
Je suis joueur :-)

Surtout que,une fois tout remplacé et synchro faite, j'ai trouvé une autre panne qui sont les manchons de pipes d'admission craquelés. Et la il y en a encore pour environ 80€.
Deux vmax a la concentre, il y en a qui vont avoir peur non?

gayon a écrit:

Deux vmax a la concentre, il y en a qui vont avoir peur non?

Trop cool, moi aussi j'ai un moteur en V sur la Virago, donc même pas peur !

Ça sent fort la concentre en pays bigouden dites donc

Le problème du virago est que les filles gardent leur culottes.

Mais nous en s'en fout

gayon a écrit:

Le problème du virago est que les filles gardent leur culottes.

Mais nous en s'en fout

Oui elles la garde, mais dans quel état...

Hoy
sauf qu'avec la V-max t'es vraiment pas obliger d'entretenir le cuir de la selle Ar .... ces damemoiselles le font pour toi oui je sais ca dégénere le post mais bon c'est pas moi qui ait commencé
A+

Il est vrai que je n'entretien jamais la selle.

M'étonne qu'une dame n'est pas encore répondue.

Maintenant, elles se disent peut être qu'elles ont hâte a la concentre bigoudenne

Qui sait?

Dans leurs rêves les plus enfouis...

Bon wolfi, preums

Dis donc cousin,as tu remarqué la pub que je te fais pour la concentre 2016?

Si tu gagnes, j'aurai bien mérité un coups de chouchen

Je n'y vais pas de main morte,n'est ce pas ?

gayon a écrit:

Il est vrai que je n'entretien jamais la selle.

M'étonne qu'une dame n'est pas encore répondue.

Maintenant, elles se disent peut être qu'elles ont hâte a la concentre bigoudenne

Qui sait?

Dans leurs rêves les plus enfouis...

Bon wolfi, preums

Dis donc cousin,as tu remarqué la pub que je te fais pour la concentre 2016?

Si tu gagnes, j'aurai bien mérité un coups de chouchen

Je n'y vais pas de main morte,n'est ce pas ?

Tu fais un appel du pied ?

la main mon cher osiris, la main.

même si ça peut être le pied

gayon a écrit:

M'étonne qu'une dame n'est pas encore répondue.

Maintenant, elles se disent peut être qu'elles ont hâte a la concentre bigoudenne

Qui sait?

Dans leurs rêves les plus enfouis...

Bon wolfi, preums

Dis donc cousin,as tu remarqué la pub que je te fais pour la concentre 2016?

Si tu gagnes, j'aurai bien mérité un coups de chouchen

Je n'y vais pas de main morte,n'est ce pas ?

Elles ne répondent pas, car aucune n'est intéressée par une histoire de membrane a remplacer...



C'est vrai, pour la pub tu y vas fort.
Mais en même temps nous serions tellement content si Yves35 et toi veniez participer vous aussi à cette grande messe annuelle.
Prends l'exemple de Ned qui a mis de nombreuses années avant de sauter le pas, bein va lui dire maintenant qu'il ne peut venir à la CI !



C'est pas une invitation ça ???

Si ma puce!
Je suis prêt a leur montrer a ces ostrogoths, que la pluie ne nous fais pas peur,seul le ciel qu'il ne nous tombe pas sur la tête.
Mais ça c'est une autre histoire

Bonjour,

Nouvel acquéreur d'une FZX 750 flambant neuve de 1989, que j'ai payé pas trop cher ( 1300 € ), je m'attaque aux différentes petites restaurations à faire dessus ... D'abord mon atelier, mon endroit favori :



Puis, ben comme elle ratatouillait un peu entre 1200 et 2000 trs/min, je me suis dit qu'un bon nettoyage carbus s'imposait !



J'ai trouvé des cuves très propres, par contre, les membranes, en faisant le test préconisé sur ce tuto, en bouchant la prise test avec le pouce, les boisseaux revenaient bien trop vite : démontage et la : deux membranes HS, les deux extérieures :


Et bien encore une fois, j'ai suivi ce tuto, commande de 4 membranes chez MotoKristen pour 127 € et des poussières. J'ai quand même appelé le gars et la quelle bonne surprise, j'ai retrouvé un passionné, qui m'a dit clairement, ne vous inquiétez pas, j'ai vérifié que je vous envoie les bonnes membranes, c'est très simple à monter, dès réception si vous avez un soucis, vous m'appelez, je n'ai jamais laissé quelqu'un dans la merde ! Ça fait plaisir et ça mérite d'être souligné !!!

Vivement que je les reçoive, car le peu que j'ai roulé avec cette machine laisse présager des accélérations phénoménales avec une tenue de route aléatoire et des freins moyens ! Tout ce que j'aime

Et encore merci pour le tuto, sur mes photos, on peut voir qu'il est en fond d'écran sur l'ordi !

Olive.

Ho, un atelier rangé !!!!!

Ca doit être bien pour travailler

Oui c'est mieux pour travailler ... mais il n'est pas toujours comme ça

Olive MALLET a écrit:

Oui c'est mieux pour travailler ... mais il n'est pas toujours comme ça

Fais gaffe, faudra t'accrocher car en matière de rangement ici on a quelques pointures en la matière, Genre Olivier Z  ou encore Teckel pour ne pas nommer une 3ème, je dirait que c'est aussi un administrateur....

Rat's dénommé
